Кабель LAN "Вита пара"

Особливості маркування кабелів



Під час вибору кабелю "витої пари" споживач стикається зі спеціальним маркуванням.

Кожна її частина відповідає за технічні характеристики кабелю.

Наприклад, одна частина може говорити про те, що кабель екранований.
Наприклад, є такий продукт, як "Кабель UTP  cat. 5Е CCA”.

Кожна абревіатура в маркуванні має своє значення й корисно знати та розбиратися у всіх позначеннях, зазначених на кабелі.



Серед основних позначень можна виділити такі:



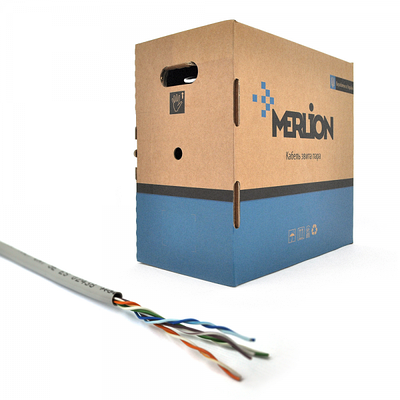

TP — звита пара за типом скрутки;

U — немає спеціального захисного екрана;

F — використання фольги у формі екрана;

S — використання дротяного обплетення у формі екрана.

Маркування на кабелі має певні комбінації позначень, які пишуться в конкретному порядку, наприклад, XX/YZZ.

У такому разі "XX" означає загальний кабельний екран, а символ "Y" — екран для кожної пари. "ZZ" є маркером типу дротового скручування.



Маркування кабелю звита пара

Під час купівлі кабелю можна натрапити на маркування з трьох букв, і тут можуть виникнути труднощі.
Необхідно знати особливості такого маркування, щоб мати можливість грамотно розібратися в ній.



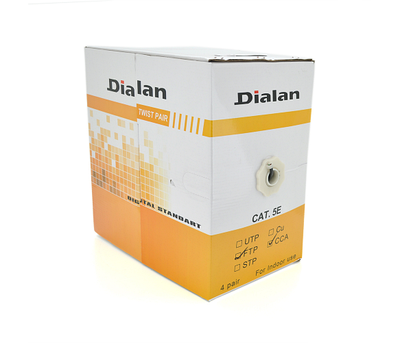

Маркування виробників позначає таке:


UTP — це відсутність екранування,
STP — усі пари мають екран із фольги,
FTP — загальний екран,
S-FTP — фольга або ж обплетення як екран,
FFTP — екранування кожної окремої пари та всього виробу загалом,
SSTP — екранування фольгою кожної пари плюс додаткове приміщення кожної пари в спеціальний екран із дротового обплетення.



На цей момент найчастіше трапляються кабелі типу UTP, у яких немає жодного екранування. Також нерідко експлуатуються й вироби типу FTP, коли застосовується загальний фольговий екран для всіх пар.

Багатопарний кабель сьогодні виділяють десять основних категорій.

Кожен із них має свої специфічні особливості. Ключовою відмінністю є смуга пропускання кабелю. Вона відіграє роль визначального фактора для забезпечення швидкості трансляції даних. Від неї також залежить ймовірність вживання спеціальних технологій мереж.



Швидкість передавання даних буває різною. Завдяки цьому завжди можна вибрати найкращий варіант для мережі.

• Швидкість першої категорії становить до 56 Кбіт/с;
• Друга категорія — до 4 Мбіт/с;
• Третя — до 10 Мбіт/с;
• Четверта — до 16 Мбіт/с;
• П'ята — до 100 Мбіт/с під час застосування двох пар;
• П'ять Е (5е) — до 1 Гбіт/с (частотний діапазон до 100 Мгц);
• Шестьа — до 10 Гбіт/с (частотний діапазон 250 Мгц);
• Шестьа А (6А) — до 10 Гбіт/с (частотний діапазон до 500 Мгц);
• сьома — до 10 Гбіт/с (частотний діапазон до 600 Мгц);
• 7 А — до 10 Гбіт/с (частотний діапазон до 1 Ггц);
• 8.1 — до 25 Гбіт/с (частотний діапазон до 2 Ггц);
• 8.2 — до 40 Гбіт/с (частотний діапазон 2 Ггц);

Також є підкатегорії, які можуть мати різну швидкість та інші технічні характеристики.
Зараз під час прокладання ЛВС найчастіше застосовуються кабелі п'ятої категорії. Наприклад, кабель категорії 8.1 і 8.2 дають змогу створювати канали завдовжки лише 28-32 метри.



Матеріал кабелю



Переріз провідникаСамий поширений тип крученої пари —  UTP CCA. Кабель UTP CCA має жилу з алюмінію з покриттям із міді (Cu). Кабелі CCA проходять за нормами 5-ї категорії завдяки поверхневому ефекту.  У виробах категорії шість або сім заведено використовувати тільки мідний провідник.

Під час вибору кабелю дуже важливо звертати увагу на матеріал, з якого виготовлений провідник. Мідь є оптимальним матеріалом для виготовлення кабелю, але дорогим. Але в цьому разі краще не економити, і найкраще відразу вибрати надійний кабель.

Якісний кабель від перевіреного виробника — це правильний вибір, який допоможе уникнути низки проблем під час монтажу.
