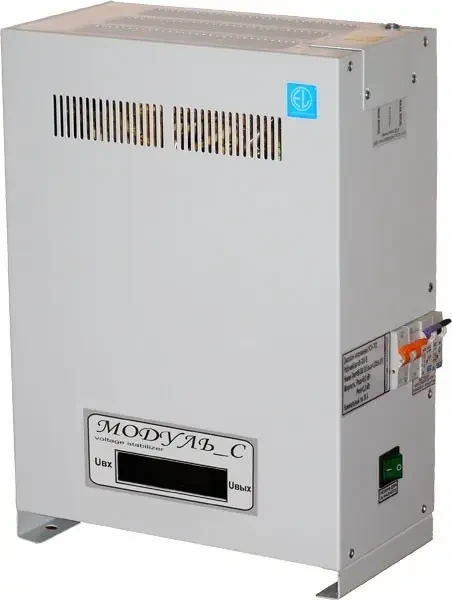

Стабілізатор напруги МОДУЛЬ-С УСН-1509

Стабілізатор напруги Модуль-С УСН-1509 15 кВт однофазний симісторний

Модуль-С УСН-1509 — однофазний симісторний стабілізатор напруги високої потужності з номінальною потужністю 15000 Вт при Uвх = 220 В. Модель має 9 робочих ступенів, один діапазон стабілізації, вихідну напругу 220 В з точністю 7% і призначена для стабілізації живлення в однофазній мережі 220 В.

Стабілізатор працює з номінальною вхідною напругою 126–265 В і робочою вхідною напругою 95–275 В. Потужність у діапазоні Uвх 126–265 В становить 8570–18020 ВА, максимальний вхідний струм — 63 А. Це рішення для приватного будинку, офісу, майстерні, технічного приміщення або невеликого виробничого об’єкта з потужним однофазним навантаженням.

Модель використовує симісторні модулі, тороїдальний трансформатор, інформативний РК-дисплей і комплекс систем захисту. Така конструкція підходить для мереж, де напруга може помітно знижуватися або підвищуватися, а підключене обладнання потребує стабільнішого живлення в межах технічних характеристик стабілізатора.

Що таке Модуль-С УСН-1509 і для чого він потрібен

Модуль-С УСН-1509 потрібен для стабілізації напруги в однофазній електромережі. Якщо напруга в мережі просідає, підвищується або нестабільна протягом дня, стабілізатор допомагає підтримувати живлення підключених електроприладів у межах своїх технічних можливостей.

Ця модель доречна для об’єктів, де потрібно захистити не один малопотужний прилад, а групу споживачів: побутову техніку, офісне обладнання, насоси, автоматику, системи опалення, водопостачання, кондиціонери або електрообладнання майстерні.

Основне застосування стабілізатора Модуль-С УСН-1509

• стабілізація напруги в однофазній мережі 220 В;
• захист побутової техніки від нестабільної напруги;
• використання в приватному будинку або котеджі;
• робота в майстерні з однофазним живленням;
• застосування в офісі або комерційному приміщенні;
• живлення насосного, опалювального та допоміжного обладнання;
• стабілізація живлення комп’ютерної та офісної техніки;
• робота з електрообладнанням у межах потужності 15 кВт;
• використання в мережах із помітними відхиленнями напруги.

Кому підійде Модуль-С УСН-1509

Модуль-С УСН-1509 варто обрати, якщо потрібен однофазний стабілізатор напруги потужністю 15 кВт для будинку, майстерні, офісу або невеликого виробничого приміщення. Модель підходить для користувачів, яким потрібне стаціонарне рішення з симісторним перемиканням, 9 ступенями стабілізації, РК-дисплеєм і роботою в діапазоні 95–275 В.

Стабілізатор доречний для групи однофазних споживачів у межах заявленої потужності. Перед підключенням потрібно врахувати сумарне навантаження, пускові струми електродвигунів, насосів, компресорів і фактичний стан електромережі.

Коли краще обрати іншу модель

• якщо потрібен трифазний стабілізатор для мережі 380 В;
• якщо сумарне навантаження перевищує номінальну потужність 15000 Вт;
• якщо потрібна точність стабілізації вища, ніж 7%;
• якщо потрібна модель з 16 або 22 ступенями регулювання;
• якщо потрібен дво- або тридіапазонний стабілізатор для ширшого робочого діапазону;
• якщо обладнання має високі пускові струми й потребує більшого запасу потужності;
• якщо електромережа не відповідає максимальному вхідному струму 63 А.

Переваги стабілізатора Модуль-С УСН-1509

• Номінальна потужність 15000 Вт — підходить для потужного однофазного навантаження в межах заявлених характеристик.
• Потужність 8570–18020 ВА — зазначена для роботи при Uвх 126–265 В.
• 9 робочих ступенів — забезпечують стабілізацію напруги в межах робочого діапазону.
• Точність стабілізації 7% — параметр вихідної напруги, зазначений у технічній таблиці.
• Робоча вхідна напруга 95–275 В — стабілізатор працює при помітних відхиленнях мережі.
• Номінальна вхідна напруга 126–265 В — основний діапазон стабілізації.
• Симісторні модулі — електронне перемикання ступенів без релейної механіки.
• Максимальний вхідний струм 63 А — важливий параметр для правильного підбору кабелю та захисту лінії.
• Тороїдальний трансформатор — конструктивна основа стабільної роботи під навантаженням.
• РК-дисплей — дозволяє контролювати параметри роботи стабілізатора.
• Комплекс систем захисту — у конструкції передбачені системи захисту, зокрема дублювальні.
• Маса до 24 кг — важливий параметр для планування монтажу.
• Українське виробництво — стабілізатор належить до продукції ТМ «Електролаб».

Особливості симісторної стабілізації

Симісторний стабілізатор напруги використовує електронне перемикання ступенів. На відміну від релейних моделей, у такій схемі немає механічного реле, яке перемикає контакти під час зміни напруги.

Для користувача це означає швидшу реакцію на зміну параметрів мережі, плавніше перемикання ступенів і менше зношування комутаційних елементів. У моделі Модуль-С УСН-1509 передбачено 9 робочих ступенів, що дає змогу стабілізувати напругу в межах заявленого діапазону.

Конструктивні та функціональні особливості

• однодіапазонна схема роботи;
• 9 ступенів стабілізації;
• симісторні силові модулі;
• плавність перемикання ступенів;
• висока швидкодія;
• потужний тороїдальний трансформатор;
• інформативний РК-дисплей;
• комплекс систем захисту;
• робота з однофазним навантаженням;
• автоматичний транзит не передбачений.

Монтаж і експлуатація

Перед встановленням стабілізатора потрібно врахувати його масу до 24 кг, габарити 170×320×425 мм, максимальний вхідний струм 63 А і сумарне навантаження підключеного обладнання.

Для обладнання з високими пусковими струмами потрібно закладати запас потужності. Це особливо важливо для насосів, компресорів, електродвигунів та іншого обладнання, яке під час запуску може споживати більше струму, ніж у робочому режимі.

Технічні характеристики Модуль-С УСН-1509

Модель	Модуль-С УСН-1509 / УСН-1509/1
Тип обладнання	Стабілізатор напруги
Тип стабілізації	Симісторний
Кількість діапазонів	1
Потужність при Uвх 126–265 В	8570–18020 ВА
Номінальна потужність при Uвх = 220 В	15000 Вт
Номінальна напруга виходу	220 В, точність 7%
Номінальна вхідна напруга	126–265 В
Робоча вхідна напруга	95–275 В
Максимальний вхідний струм	63 А
Кількість робочих щаблів	9
Кількість діапазонів	1
Наявність автоматичного транзита	Немає
Довжина	170 мм
Ширина	320 мм
Висота	425 мм
Габаритні розміри	170×320×425 мм
Маса	Не більше 24 кг

Обмеження та важливі умови використання

• стабілізатор призначений для однофазної мережі;
• сумарне навантаження не повинно перевищувати номінальну потужність 15000 Вт;
• для обладнання з високими пусковими струмами потрібен запас потужності;
• максимальний вхідний струм становить 63 А;
• робоча вхідна напруга становить 95–275 В;
• номінальна вхідна напруга становить 126–265 В;
• автоматичний транзит для цієї моделі не передбачений;
• якщо потрібна стабілізація трифазної мережі, слід обирати іншу модель.

FAQ — часті запитання про Модуль-С УСН-1509

Для чого призначений стабілізатор Модуль-С УСН-1509?

Стабілізатор призначений для стабілізації напруги в однофазній мережі та захисту підключеного обладнання від нестабільного електроживлення в межах заявлених характеристик.

Яка номінальна потужність цієї моделі?

Номінальна потужність стабілізатора становить 15000 Вт при Uвх = 220 В.

Яка потужність у ВА вказана для цієї моделі?

Потужність становить 8570–18020 ВА при Uвх 126–265 В.

Який робочий діапазон вхідної напруги?

Робоча вхідна напруга становить 95–275 В.

Який номінальний діапазон вхідної напруги?

Номінальна вхідна напруга становить 126–265 В.

Скільки ступенів стабілізації має Модуль-С УСН-1509?

Модель має 9 робочих ступенів стабілізації.

Скільки діапазонів роботи має стабілізатор?

Стабілізатор має 1 діапазон роботи.

Яка точність стабілізації?

Номінальна напруга виходу становить 220 В з точністю 7%.

Який максимальний вхідний струм?

Максимальний вхідний струм стабілізатора становить 63 А.

Чи є автоматичний транзит?

Ні, у характеристиках зазначено, що автоматичний транзит не передбачений.

Яка маса стабілізатора?

Маса стабілізатора — не більше 24 кг.

Підсумок

Модуль-С УСН-1509 — однофазний симісторний однодіапазонний стабілізатор напруги потужністю 15000 Вт. Модель має робочу вхідну напругу 95–275 В, номінальну вхідну напругу 126–265 В, 9 робочих ступенів, точність стабілізації 7%, максимальний вхідний струм 63 А, потужність 8570–18020 ВА при Uвх 126–265 В, габарити 170×320×425 мм і масу не більше 24 кг. Це практичне рішення для будинку, майстерні, офісу або невеликого виробничого приміщення з нестабільною однофазною мережею.

```
