Автономна сонячна електростанція 500 Вт

Сонячна електростанція 500 Вт

Опис:

Сонячна електростанція потужністю 500 Вт. Зібрана на 2 монокристалічних сонячних модулях.

У цьому готовому проєкті підібраний найменший набір обладнання для зведення маленької сонячної електростанції автономного живлення, системи аварійного живлення.
Підходить для вечірнього освітлення маленької будівлі, живлення мобільних приладів, живлення домашньої електроніки, техніки з напругою живлення 220 В змінного струму, потужністю до 500 Вт.
Максимум зручність для туристського, заміського, польового використання.

Час роботи від акумулятора 12в 50а (600 Вт/год) при постійному навантаженні 100-150Вт 6 годин!
Це означає, що при вимкненні світла на 2 години ви використовуєте 50% ємності батареї.

Вдень електростанція вироблятиме приблизно 700 Вт на годину або 4,2 кВт на день.
Цього вистачить щоб повністю зарядити акб після нічного використання, а також живити ваші споживачі безпосередньо від сонця.

Продуктивність електроенергії сонячних батарей:

Розрахунок продуктивності проводиться з урахуванням кліматичних особливостей місцевості за графіком інсоляції.

Нижче наведений графік місячної та денної продуктивності впродовж року (г. Запоріжжя) за оптимального цілорічного фіксованого положення сонячної панелі.



Реальне споживання електроенергії з втрат в акумуляторі та інверторі буде менше продуктивності сонячних батарей.

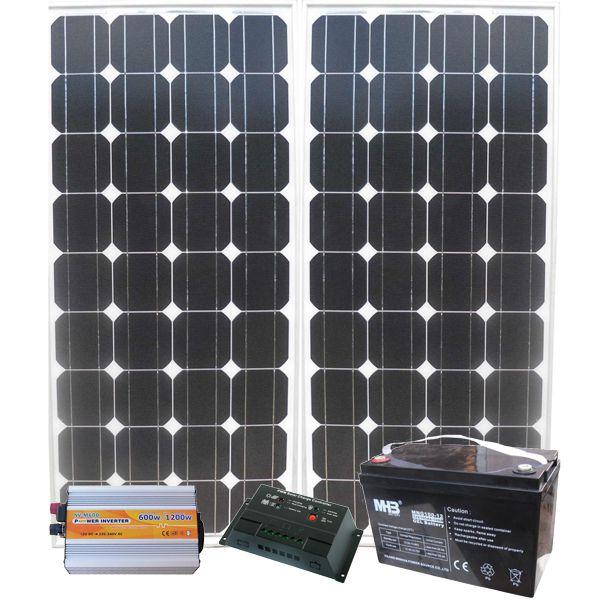

Комплектація:

• Сонячна батарея 350 Вт 5BB Half-cell 2 шт.
• Контролер заряду на 30 А шим 12/24 В
• Інвертор напруги Voltronic з правильною синусоїдою 1000 Вт 12/220V
• Акумулятор гелевий MNG100-12 50 А·год 12 В, GEL 1 шт
• Гнучкий одножильний кабель без галогенів для фотоелектричних систем SOLAR 1x4,0 — 2 шт. по 11 м;
• Дріт для акумулятора ПВ5-4 — 2 шт. по 2 м;
• Наконечники на дріт під болт 4хМ8 для під'єднання до акумулятора — 2 шт.;



Час відновлення заряду АКБ від сонячної панелі без додаткового навантаження за 30% розряду не менш ніж 5 год, за 100% розряджання не менш ніж 14 год.



Монтаж:

Сонячна батарея повністю готова до зовнішнього встановлення, вона стійка до атмосферних впливів і являє собою міцну конструкцію з листа скла вклеєного в алюмінієву раму.

Фотоелектричні елементи нанесені під склом методом вакуумної ламінації та надійно герметизовані.

Жодного додаткового захисту сонячному модулю не потрібно.



Панелі можна встановлювати як на землі, так і над землею на різні відповідні конструкції або спеціально виготовлені конструкції.

Рекомендуємо розташовувати сонячну батарею в місцях із максимальною оглядовістю південної частини неба з огляду на можливе потрапляння тіні.



Оптимальне положення панелі орієнтоване на південь із кутом від горизонтального положення 35 грд. для цілорічного використання або 30 грд для весни, літа, осені або 60 грд взимку.

Кріплення до несних конструкцій сонячної панелі виконується відповідним кріпленням за алюмінієву раму, для кріплення на тильній стороні рами передбачені отвори.



На всіх електричних з'єднаннях 12 В обов'язково дотримання полярності!!

Рекомендуємо перед монтажем перевірити полярність сонячної батареї, акумулятора за допомогою вимірювального приладу.



Для безпечної експлуатації сонячної електростанції необхідно заземлити: конструкції для кріплення сонячної батареї або рами сонячної батареї, один дріт у клемній коробці сонячної панелі й один дріт навантаження згідно з інструкцією на контролер сонячної зарядки.

А також заземлюється металевий корпус інвертора.





Контролер заряду, акумулятор, інвертор призначені тільки для внутрішнього встановлення та вимагають захисту від атмосферних впливів.

Контролер встановлюється на різну поверхню в положенні згідно з його інструкцією, з дотриманням умов ефективного охолодження. Інвертор можна розташовувати в будь-якому положенні, забезпечивши йому доступ повітря для охолодження.

Інвертор приєднується дотримуючи полярність безпосередньо до акумулятора, віконником у комплекті, в інверторі передбачений захист від перерозряджання АКБ, інші навантаження 12 В рекомендуємо приєднувати через контролер.



У разі безпосереднього приєднання навантаження 12 В до акумулятора немає захисту від перерозряджання АКБ, у разі великого зниження напруги АКБ (менш ніж 10,5 В) у разі перерозряджання є ризик виходу з ладу акумулятора.

У разі прямого з'єднання навантаження на акумулятор рекомендуємо регулярно стежити за напругою АКБ.



Для монтажу системи Вам знадобиться:

1. Кріплення для сонячної панелі
2. Кріплення для контролера
3. Ізоляційна стрічка
4. Пластикові стяжки
