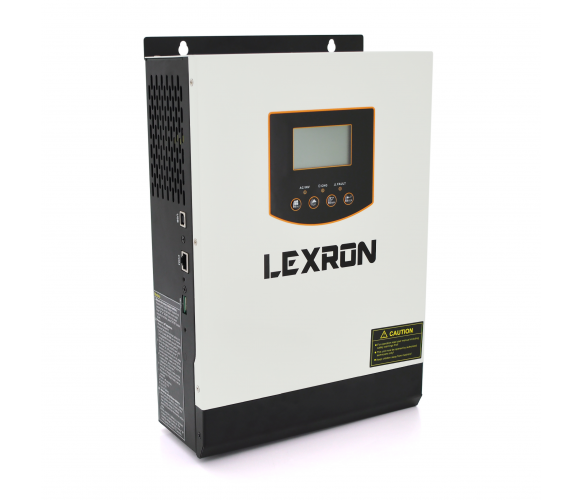

Гибридный ибп инвертор Smart STS Lexron 1K 1000W

Гибридный инвертор Smart STS Lexron 1K ,1000W, 12V, ток заряда 0-20A, 170-280V, PWM (50А, 50 Vdc)

Гибридные Источники бесперебойного питания Smart STS Lexron 1K - это высококачественные многофункциональные устройства, предназначенные для создания систем бесперебойного электропитания:

• квартир,
• частных домов,
• коттеджей и объектов мини-бизнеса.

Встроенный ЖК-дисплей позволяет отслеживать работу системы и с легкостью изменять ее параметры, такие как: зарядный ток АКБ, устанавливать приоритет сети, либо альтернативного источника питания, а так же устанавливать диапазон входного напряжения.

Степень защиты корпуса по IEC 60529, DIN 40050 - IP21.

Основные преимущества гибридных инверторов Smart STS Lexron 1K:

• Синусоидальная форма выходного напряжения 230 В.
• Встроенный PWM (ШИМ) контролер солнечной зарядки.
• Регулировка диапазона напряжений питающей электросети.
• Регулировка силы зарядного тока.
• Выбираемый приоритет питания от сети или от солнечных батарей через ЖКИ интерфейс.
• Возможность питания как от электросети так и от электрогенератора.
• Автоматическое восстановление питания от электросети при восстановлении сетевого напряжения.
• Защита от перегрузки и короткого замыкания.
• Интеллектуальное зарядное устройство для оптимизации производительности аккумулятора.
• Функция холодного старта.



Панель для подключений к инвертору

7. Вход переменного тока

8. Выход переменного тока

9. Вход питания от солнечных батарей

10. Вход аккумулятора

11. Защитный предохранитель

12. Порт связи USB

Пример схемы подключения Гибридного Источника бесперебойного питания







Схема электрических соединений Гибридного Источника бесперебойного питания с чистой синусоидой





Описание схемы

ИБП – Инвертор
СЭ – Прибор учета электроэнергии
ТГ – Топливная электростанция (с дистанционным запуском)
АВР – Автоматическое реле выбора питающей линии
АКБ – Аккумуляторная батарея
F1 – Автоматический выключатель 10А – 40А
F2 – Автоматический выключатель 10А – 40А
F3 – Автоматический выключатель 10А – 40А
F4 – Автоматический выключатель 10А – 40А

В предлагаемой схеме сетевое напряжение поступает на инвертор AC INPUT через автоматическое реле выбора линии питания. Ко второму входу реле подключена топливная электростанция (дизель – генератор, бензо - электрогенератор) с функцией дистанционного старта.

Сеть гарантированного питания стабилизированным напряжением 220В подключена к выходу инвертора AC OUTPUT.

 Для экономии топлива в случае отсутствия сетевого напряжения в инверторе предусмотрено управление запуском топливной электростанции в условиях недостаточной мощности фотоэлектрического тока и низкого заряда батарей. А также в случае перехода инвертора в режим транзита.

Светодиодные индикаторы.

Индикатор			Сообщения
	Зеленый	Светится	Электроснабжение потребителей из сети
		Мигает	Электроснабжение потребителей от АКБ
	Зеленый	Светится	АКБ заряжена
		Мигает	АКБ заряжается
	Красный	Светится	Сообщение об аварии
		Мигает	Предупреждающее сообщение



Функциональные клавиши

Клавиша	Описание
ESC	Выход из режима настройки
UP	Переход к предыдущему выбору
DOWN	Переход к следующему выбору
ENTER	Подтверждение выбора или переход к режиму настройки



Технические характеристики инвертора AXIOMA ISPWM 1000 кВт



Модель	ISPWM 1000	ISPWM 2000
Номинальная мощность	1000ВА / 1000Вт	2000ВА /2000Вт
ВХОДНЫЕ ХАРАКТЕРИСТИКИ ПЕРЕМЕННОГО ТОКА
Напряжение	230 VAC
Два диапазона напряжения (на выбор)	170-280 В (для компьютера)
	90-280 В (для остальных нагрузок)
Частота	50 Hz/60 Hz (автоопределение)
ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ ПЕРЕМЕННОГО ТОКА
Напряжение (при работе от аккумулятора)	230 VAC ± 5%
Пиковая мощность	2000VA	4000VA
КПД	90%~93%
Время переключения	10мсек (для компьютера); 20мсек (для остальных нагрузок)
Синусоида	Чистый синус
АККУМУЛЯТОРЫ
Напряжение аккумулятора	12 VDC	24 VDC
Напряжение плавающей зарядки	13.5 VDC	27 VDC
Напряжение защиты от перезаряда	16 VDC	32 VDC
СОЛНЕЧНЫЕ БАТАРЕИ
Тип солнечного зарядного устройства	PWM	PWM
Максимальное напряжение холостого хода солнечных батарей	55 VDC	80VDC
Макс. ток заряда от солнечных батарей	50A	50A
Макс. ток заряда от сети	20 A	25A
Макс. ток заряда	60 A	60 A
ОБЩИЕ ХАРАКТЕРИСТИКИ
Размеры, Глубина x Ширина x Высота, мм	88 x 225 x 320
Вес, кг	5.0	5.5
Порты передачи данных	USB
Допустимая относительная влажность	5% - 95% (Без конденсата)
Диапазон допустимой температуры для работы инвертора	0°C to 55°C
Диапазон допустимой температуры для хранения инвертора	-15°C to 60°C
