Автономна сонячна електростанція 3500 Вт

Сонячна електростанція 3500 Вт

Опис:

Сонячна електростанція потужністю 3,5 кВт. Зібрана на 8х монокристалічних сонячних модулях.

У цьому готовому проєкті підібраний набір обладнання сонячної електростанції для автономного будинку з невеликим споживанням


Підходить для роботи:

• мобильных приборов,
• домашней электроники и бытовой техники с напряжением 220В переменного тока, мощностью до 3 кВт.
• электромоторы с пусковыми токами не превышающие номинальную мощность инвертора (насос, кондиционер, компрессор и др. )
• как система бесперебойного питания для твердотопливных котлов



Продуктивність електроенергії сонячних батарей:

Розрахунок продуктивності проводиться з урахуванням кліматичних особливостей місцевості за графіком інсоляції.

Нижче наведений графік місячної та денної продуктивності впродовж року (г. Запоріжжя) за оптимального цілорічного фіксованого положення сонячної панелі.



• Реальне споживання електроенергії з втрат в акумуляторі та інверторі буде менше продуктивності сонячних батарей.



Комплектація:

1. Сонячна батарея 450 Вт моно 8 шт
2. Гібридний ДБЖ 3500VA (3500 Вт) 24 V 100 A MPPT 120-450V 1 шт.
3. Акумулятор гелевий 150 А·год 12 В, GEL 2 шт
4. Гнучкий одножильний кабель без галогенів для фотоелектричних систем SOLAR 1x4,0 — 2 шт. по 11 м;
5. Дріт для акумулятора ПВ5-4 — 2 шт. по 2 м;
6. Наконечники на дріт під болт 4хМ8 для під'єднання до акумулятора — 2 шт.;



Час відновлення заряду АКБ від сонячної панелі без додаткового навантаження за 30% розряду не менш ніж 5 год, за 100% розряджання не менш ніж 14 год.



Монтаж:

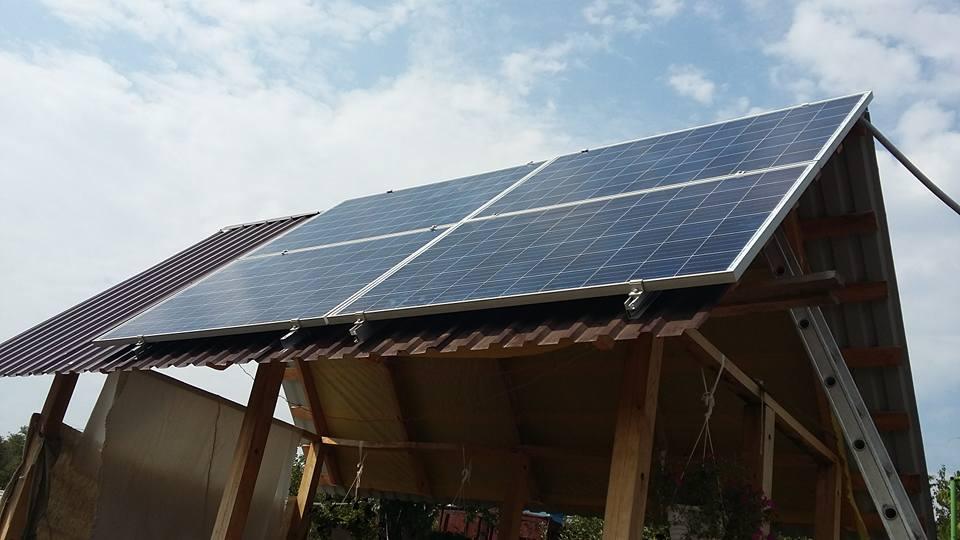

Сонячна батарея повністю готова до зовнішнього встановлення, вона стійка до атмосферних впливів і являє собою міцну конструкцію з листа скла вклеєного в алюмінієву раму.

Фотоелектричні елементи нанесені під склом методом вакуумної ламінації та надійно герметизовані.

Жодного додаткового захисту сонячному модулю не потрібно.



Панелі можна встановлювати як на землі, так і над землею на різні відповідні конструкції або спеціально виготовлені конструкції.

Рекомендуємо розташовувати сонячну батарею в місцях із максимальною оглядовістю південної частини неба з огляду на можливе потрапляння тіні.



Оптимальне положення панелі орієнтоване на південь із кутом від горизонтального положення 35 грд. для цілорічного використання або 30 грд для весни, літа, осені або 60 грд взимку.

Кріплення до несних конструкцій сонячної панелі виконується відповідним кріпленням за алюмінієву раму, для кріплення на тильній стороні рами передбачені отвори.



На всіх електричних з'єднаннях 12 В обов'язково дотримання полярності!!

Рекомендуємо перед монтажем перевірити полярність сонячної батареї, акумулятора за допомогою вимірювального приладу.



Для безпечної експлуатації сонячної електростанції необхідно заземлити конструкцію для кріплення сонячної батареї або рами сонячної батареї, один дріт у клемній коробці сонячної панелі й один дріт навантаження згідно з інструкцією на контролер сонячної зарядки.

А також заземлюється металевий корпус інвертора.





Інвертор призначений тільки для внутрішнього встановлення та вимагають захисту від атмосферних впливів.

Інвертор приєднується дотримуючи полярність безпосередньо до акумулятора через ножовий запобіжник



Для монтажу системи Вам знадобиться:

• Кріплення для сонячної панелі
• Кріплення для контролера
• Ізоляційна стрічка
• Пластикові стяжки
