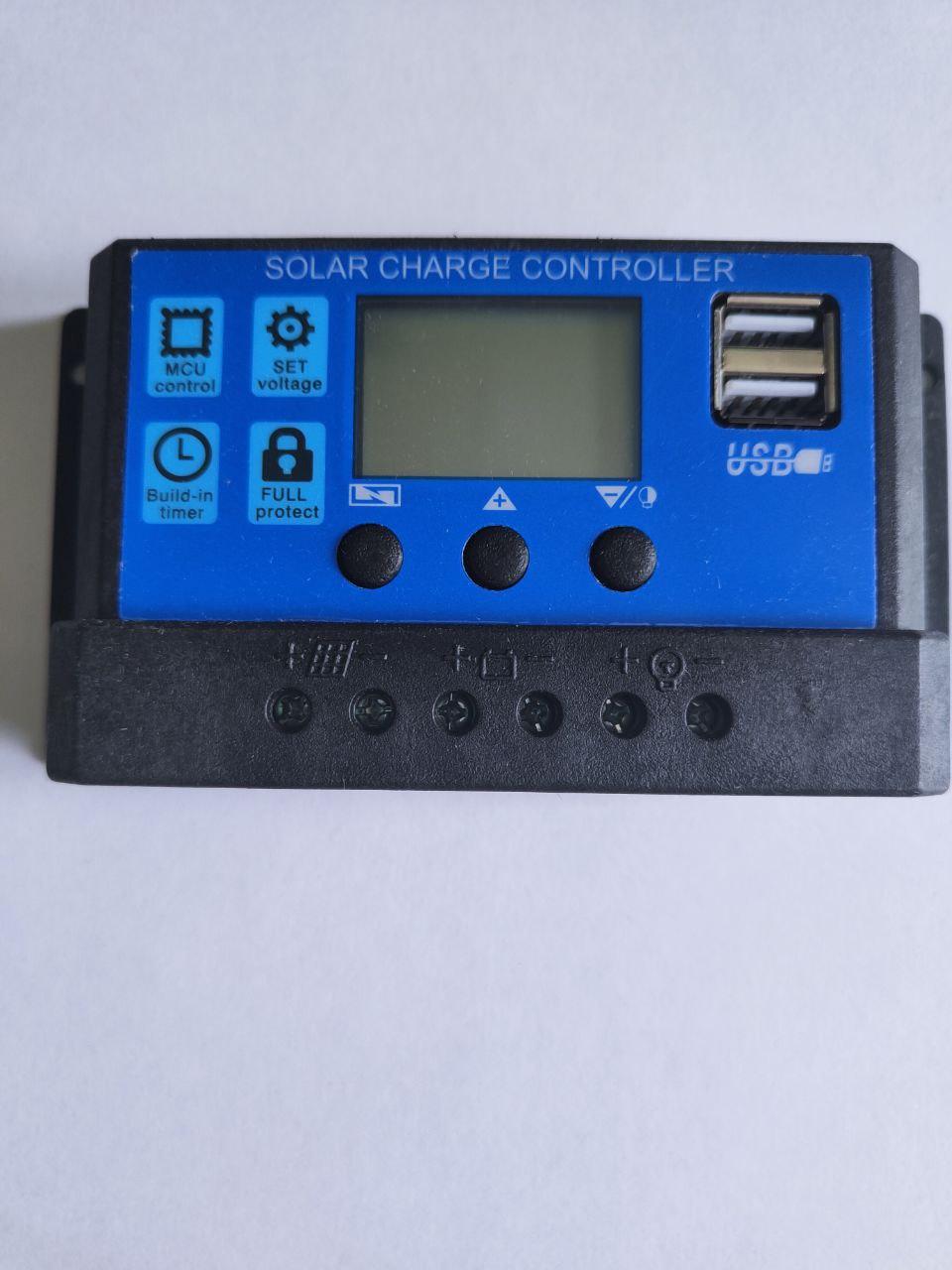

Контролер заряду акумуляторних батарей 20 А 12 В/24 В з дисплеєм + USB гніздо

Контролер 20 А 12 В/24 В з дисплеєм + USB гніздо

DY-2024 — це високоінтелектуальний багатоцільовий контролер сонячного підзаряджання та розряджання.

Вбудований РК-дисплей із дуже дружнім інтерфейсом, гнучке настроювання всіх параметрів.





Основна відмінність контролер DY-2024-НАЛИЧІ USB ГНІЗД ДЛЯ ЗАРЯДКИ МОБІЛЬНИХ ТЕЛЕФОНІВ, СМАРТФОНІВ.

Цей контролер може зарядити будь-яку портативну техніку, яку можна заряджати від USB гнізда комп'ютера.



Особливості контролер DY-2024

1. У схемі використовується промисловий контролер.

2. Великий рідкокристалічний екран.

3. Всі параметри настроювані.

4. Інтелектуальний триступеневий керований ШІМ-заряджання.

5. Захист від короткого замикання й обривання ланцюга навантаження.

6. Захист від зворотного розряджання та перезаряджання акумуляторів.

7. Токовий захист на компліментарних парах MOSFET.

8. Мале нагрівання компонентів пристрою.

9. Ступінь захисту оболонки за стандартами IEC-60529, DIN 40050 - IP21



Контролер DY-2024 може працювати з такими типами акумуляторів:

1. Гелеві.

2. Кислотні необслуговувані (герметичні).

3. Кислотні обслуговвані.

4. Залізо-літієві.

5. Літій-іонні.



Можливий вибір одного із семи режимів заряду акумулятора:

• B01 — для герметичних необслуговуваних акумуляторів (напруга абсорбувального заряду 14,4/28,8В)
• B02 — для гелевих акумуляторів (напруга абсорбувального заряда 14,2/28,4В)
• B03 — для акумуляторів, що обслуговуються (напруга абсорбувального заряда 14,6/29,2В)
• B04 — для залізо-літієвих акумуляторів (4 банки послідовно)
• В05 — для залізо-літієвих акумуляторів (5 банок послідовно)
• В06 — для літій-іонних акумуляторів (3 банки послідовно)
• В07 для літій-іонних акумуляторів (4 банки послідовно)



Контролер DY-2024 дає змогу контролювати й самостійно встановлювати:

- Напруга на клемах акумулятора;
- напруга підтримувального заряду;
- напруга вимкнення навантаження;
- напруга відновлення подавання живлення на навантаження (після вимкнення).
— режим роботи навантаження.


Опис індикації символів на рідкокристалічному дисплеїконтролер DY-2024:

P1: цифрові параметри.
P2: Індикатор заряду. Цей символ вказує, що сонячна панель заряджає акумулятор; те, що немає відбиття цього символу, означає, сонячна панель не може заряджати акумулятор через низьку напругу. Якщо символ блимає, отже, акумулятор повністю заряджений і перебуває в підтримувальному (float) режимі заряду.
P3: Індикація роботи сонячної панелі. Цей символ вказує, що під'єднання панелі сонячних батарей виявлено контролером; брак цього символу означає, що не виявлено з'єднання з панеллю сонячних батарей або недостатньо сонячного світла на панелі сонячних батарей.
P4: Індикація 5 поділів рівня заряду батареї.
P5: Індикація розряду. Цей символ вказує, що контролер є в стані видавання струму в навантаження, брак цього символу вказує на брак струму навантаження. Мерехтіння цього символу вказує на пошкодження пристроїв внутрішнього контролю.
P6: індикація навантаження. Цей символ вказує, що контролер є в стані видавання струму в навантаження, брак цього символу вказує на брак струму навантаження. Мерехтіння символу вказує на перевантаження або пошкодження ланцюга навантаження.
P7: А - індикація сили струму; H — Індикація годинника.
Р8: V - Індикація напруги.



Опис функції клавіш контролер DY-2024:

  Клавіша циклічного вибору інтерфейсу, цією клавішею виконується перемикання між сторінками

  циклічної послідовності, як показано на малюнку нижче.  Також у разі утримання цієї клавіші контролер перейде в режим налаштування параметрів.

  Клавіша настроювання параметрів збільшує вибране значення.

  Ця клавіша увімкнення вимкнення навантаження в основному інтерфейсі. Вона може виконувати функцію "зменшити"    в стані налаштування параметрів.





Вибір режиму роботи навантаження контролер DY-2024



1. Ручне керування навантаженням за допомогою кнопки "DOWN".

2. Програмне керування навантаженням за допомогою вбудованого таймера:

• [24H] — навантаження увімкнене весь час (24 години на добу);
• [1-23H] — навантаження ввімкнеться у разі зниження освітленості та вимкнеться після закінчення запрограмованого часу роботи;
• [0H] — від заходу сонця до світанку, керування навантаженням за датчиком освітленості.



  Технічні характеристики контролера DY-2024

Модель	DY-2024
Номінальний струм	20A
Номінальна напруга	12 В / 24 В автоматичне визначення
Напруга сонячної панелі	≤50В
Підтримувальний (float) заряд	13.8 В / 27,6 В (налаштовуваний параметр)
Напруга вимкнення навантаження (захист від перерозряджання акумулятора) - LVD	10.7В / 21.4В (налаштовуваний параметр)
Оновлення під'єднання навантаження (після захисту від перерозряджання акумулятора) — LVR	12,6 В / 25.2 В (налаштовуваний параметр)
Напруга абсорбувального заряду (Boost)	b01 Герметичні 14,4В/28,8В	настроювані параметри
	b02 Гелеві14.2В/28.4В
	b03 Заливні 14.6В/29.2В
	b04 Железо-литий 3,6В х 4шт	фіксовані параметри
	b05 Железо-литий 3,6В х 5шт
	b06 Літій-іон 4,2 В х 3 шт.
	b07 Літій-іон 4,2 В х 4 шт.
Загуби холостого ходу	≤10мA
Режим заряджання	ШІМ
Рекомендований дріт	10 мм.кв
Робоча температура	-35 ° C ~ 60 ° C
Габарити	70 мм * 133 мм * 34 мм
Вага	204г
