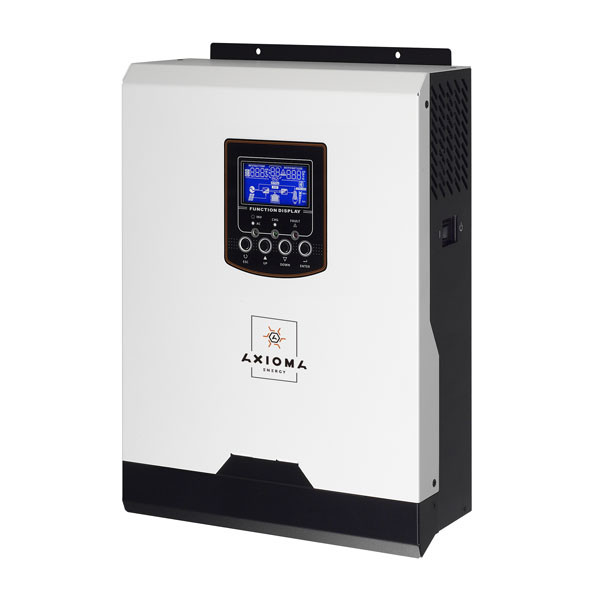

Гібридний інвертор ISPWM 3000, AXIOMA energy

Гібридний інвертор 3000 Вт, 24 В + ШІМ контролер 50 А, ISPWM 3000, AXIOMA energy

Гібридні джерела безперебійного живлення Axioma Energy серії IS — це високоякісні багатофункціональні пристрої, призначені для створення систем безперебійного електроживлення:

• квартир,
• приватних будинків,
• котеджів і об'єктів міні-бізнесу.

Вбудований РК-дисплей дає змогу відстежувати роботу системи та з легкістю змінювати її параметри, як-от: зарядний струм АКБ, встановлювати пріоритет мережі або альтернативного джерела живлення, а також встановлювати діапазон вхідної напруги.

Ступінь захисту корпусу за IEC 60529, DIN 40050 - IP21.

Основні переваги гібридних інверторів Axioma Energy ISPWM 1000:

• Чисто синусоїдальна форма вихідної напруги 230 В.
• Вбудований PWM (ШІМ) контролер сонячної зарядки.
• Регулювання діапазону напруги живильної електромережі.
• Регулювання сили зарядного струму.
• Вибирається пріоритет живлення від мережі або від сонячних батарей через РКІ інтерфейс.
• Можливість живлення як від електромережі, так і від електрогенератора.
• Автоматичне відновлення живлення від електромережі у разі відновлення напруги мережі.
• Захист від перевантаження та короткого замикання.
• Інтелектуальний зарядний пристрій для оптимізації продуктивності акумулятора.
• Функція холодного старту.



Панель для під'єднань до інвертора

7. Вхід змінного струму

8. Вихід змінного струму

9. Вхід живлення від сонячних батарей

10. Вхід акумулятора

11. Захисний запобіжник

12. Порт зв'язку USB

Приклад схеми під'єднання Гібридного джерела безперебійного живлення







Схема електричних з'єднань Гібридного джерела безперебійного живлення з чистою синусоїдою





Опис схеми

ДБЖ — Інвертор
СЕ — Прилад обліку електроенергії
ТГ — Паливна електростанція (з дистанційним запуском)
АВР — Автоматичне реле вибору живильної лінії
АКБ — Акумуляторна батарея
F1 — Автоматичний вимикач 10 А — 40 А
F2 — Автоматичний вимикач 10 А — 40 А
F3 — Автоматичний вимикач 10 А — 40 А
F4 — Автоматичний вимикач 10 А — 40 А

У пропонованій схемі мережева напруга надходить на інвертор AC INPUT через автоматичне реле вибору лінії живлення. До другого входу реле під'єднана паливна електростанція (дизель — генератор, бензо — електрогенератор) з функцією дистанційного старту.

Мережа гарантованого живлення стабілізованою напругою 220 В під'єднана до виходу інвертора AC OUTPUT.

 Для економії палива в разі браку напруги в інверторі передбачене керування запуском паливної електростанції в умовах недостатньої потужності фотоелектричного струму та низького заряду батарей. А також у разі переходу інвертора в режим транзиту.



Панель керування Гібридного джерела безперебійного живлення

Світлодіодні індикатори.

Індикатор			Повідомлення
	Зелений	Світиться	Електропостачання споживачів із мережі
		Блимає	Електропостачання споживачів від АКБ
	Зелений	Світиться	АКБ заряджена
		Блимає	АКБ заряджається
	Червоний	Світиться	Повідомлення про аварії
		Блимає	Запобігальне повідомлення



Функціональні клавіші

Клавіша	Опис
ESC	Вихід із режиму налаштування
UP	Перехід до попереднього вибору
DOWN	Перехід до наступного вибору
ENTER	Підтвердження вибору або перехід до режиму налаштування



Технічні характеристики інвертора AXIOMA ISPWM 3000 кВт

Мдель	ISPWM 3000	ISMPPT 3000	ISPWM 5000	ISMPPT5000
Номінальна потужність	3000ВА / 3000 Вт		5000ВА /5000Вт
ВХОДОВІ ХАРАКТЕРИСТИКИ ПЕРЕМІННОГО ТОКА
Напруга	230 VAC
Два діапазони напруги (на вибір)	170-280 В (для комп'ютера)
	90-280 В (для інших навантажень)
Частота	50 Hz/60 Hz (автоопределение)
ВИХОДНІ ХАРАКТЕРИСТИКИ ПЕРЕМІННОГО ТОКА
Напруга (у разі роботи від акумулятора)	230 VAC ± 5%
Пікова потужність	6000VA		10000VA
ККД	90%~93%
Час перемикання	10 мсек (для комп'ютера); 20 мсек (для інших навантажень)
Синусоїда	Чистий синус
АКУМУЛЯТОРИ
Напруга акумулятора	24 VDC		48 VDC
Напруга плавального заряджання	27 VDC		54 VDC
Напруга захисту від перезарядження	32 VDC		60 VDC
СОННІ БАТАРЕЇ
Тип сонячного зарядного пристрою	PWM	MPPT	PWM	MPPT
Максимальна напруга холостого ходу сонячних батарей	80 VDC	102 VDC	105 VDC	145 VDC
Макс. струм заряду від сонячних батарей	50A	40A	50A	60A
Макс. струм заряду від мережі	25 A		60A
Макс. струм заряду	70 A	60 A	110 A	120 A
ОГЛЯДНІ ХАРАКТЕРИСТИКИ
Розміри, Глибина x Ширина x Висота, мм	100 x 334 x 285		120 x 295 x 468
Вага, кг	6,4	6,6	11	13
Порти передавання даних	USB
Допустима відносна вологість	5% — 95% (Без конденсату)
Діапазон допустимої температури для роботи інвертора	0°C to 55°C
Діапазон допустимої температури для зберігання інвертора	-15°C to 60°C
