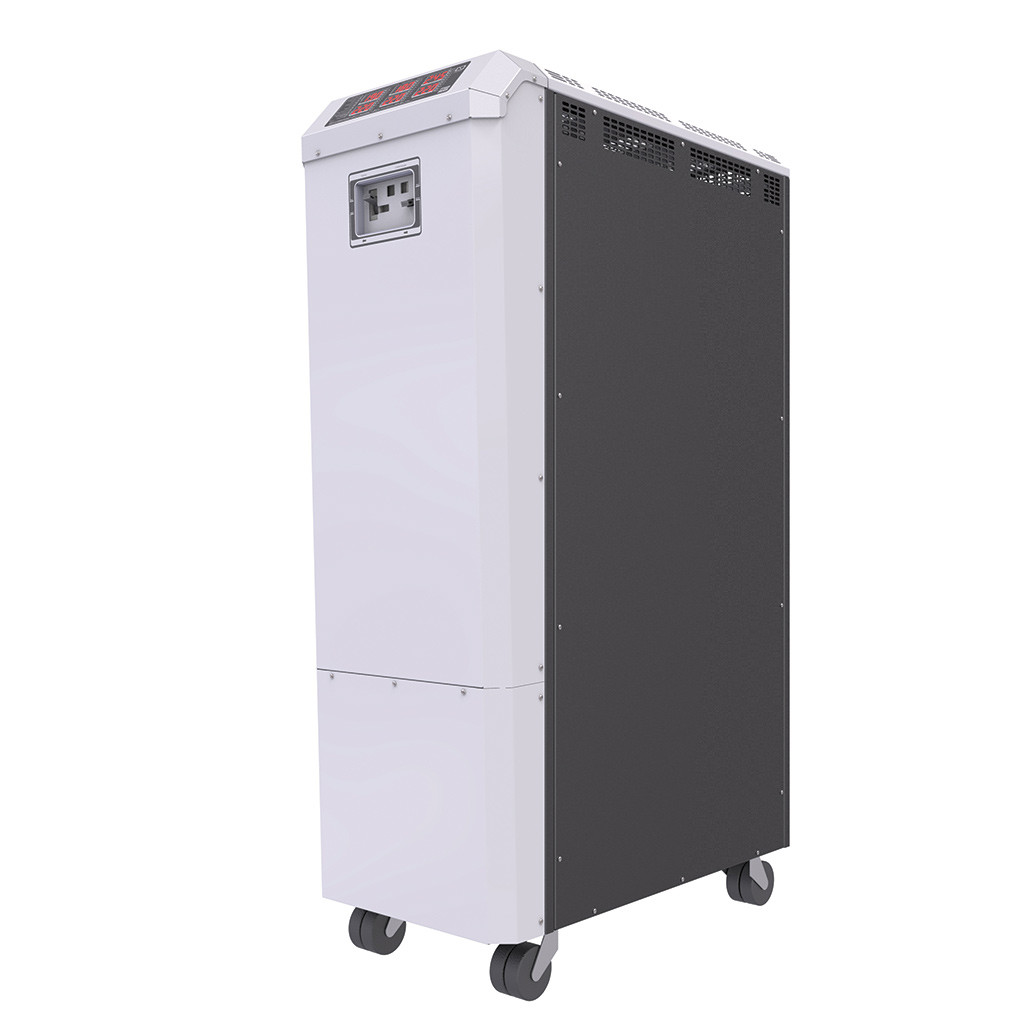

Трифазний стабілізатор напруги ГЕРЦ-ПРО У 36-3/160 v3.0

Трифазний стабілізатор напруги ГЕРЦ-ПРО У 36-3/160 v3.0

Трифазний стабілізатор напруги Герц-ПРО призначений для роботи в електричних мережах із коливаннями напруги від 150 до 260 В. У цьому діапазоні апарат гарантовано видає на виході напругу в межах  220±1%, що забезпечується завдяки використанню  36 ступенів стабілізації відповідно. Модельний ряд Герц-ПРО за потужністю може бути на 66, 83 і 106 кВт, що відповідає робочому струму на 100, 125 і 160 А на фазу. До особливостей цього стабілізатора можна віднести подвійний LED-індикатор на фазу, лінійна смуга завантаження, наявність механічного транзиту (байпас), підлогове виконання, наявність вхідних і вихідних фільтрів для захисту від високочастотних перешкод, безшумну роботу завдяки використанню тороїдальних трансформаторів і тиристорних ключів. За потреби отримати на виході стабілізатора напругу від 220 В до Герц є функція регулювання цього значення в діапазоні 200-230 В. У ручному режимі можна поміняти напругу на виході з кроком 1 В. У разі цього зміни застосовуватимуться одночасно до всіх фаз. Стабілізатор Герц має можливість ручної підстроювання нижнього порога вимкнення (60-135В). Ця функція потрібна для навантаження з високими пусковими струмами, під час запуску якої можлива сильна просадка напруги та аварійне вимкнення стабілізатора. У разі активації цієї опції стабілізатор упродовж хвилини дасть можливість запустити будь-який двигун або насос навіть під час просаджування напруги до 60 В у мережі. Вбудований режим синхронізації фаз дасть змогу миттєво вимкнути трифазне навантаження, захищаючи його від перебоїв із напругою і зникнення живлення на фазах (одне або двох). Ця функція має ручне керування й тому може в будь-який час бути вимкнена. У цьому разі фази працюватимуть незалежно один від одного. Встановлювати й експлуатувати стабілізатор Герц рекомендується в сухих і опалюваних приміщеннях. Цей апарат призначений для підлогового встановлення. Під'єднання здійснюється до наявного проведення через клемну колодку.

Робочий струм, А	3×160
Номінальна потужність, кВА/кВт	106
Кількість ступенів стабілізації	36
Тип ключа	тиристор
ККД стабілізатора не нижчий, %	98
Споживана активна потужність на холостому процесі не більш ніж Вт	20
Номінальна вихідна напруга, В	220
Мінімальна робоча вхідна напруга, В	100
Максимальна вхідна робоча напруга, В	280
Регулювання напруги на виході, В	200-230
Регулювання нижнього порогу вимкнення, В	60-135
Точність у діапазоні стабілізації, %	1
Час реакції на зміну вхідної напруги, мс	20
Частота мережі живлення, Гц	45-65
Вимірювання вхідного струму та повної потужності	є
Обмеження струму КЗ і перевантаження	вхідний автоматичний вимикач зі С-характеризацією електромагнітного захисту
Механічний Байпас	є
Аналізатор мережі та стану стабілізатора	є
Дублювальний захист від перенапруг	є
Мікроконтролерне керування	є
Вхідний дросель	є
Вихідний дросель	є
Захист від перегрівання	є
Мінімальний переріз жил кабелю для під'єднання, мм2	25
Максимальний переріз жил кабелю для під'єднання, мм2	40
Примусове охолодження	двошвидкісний вентилятор
Габаритні розміри, мм, не більш ніж	1280х384х779
Маса, кг, не більш ніж	265
Гарантія, років	7

]]>
