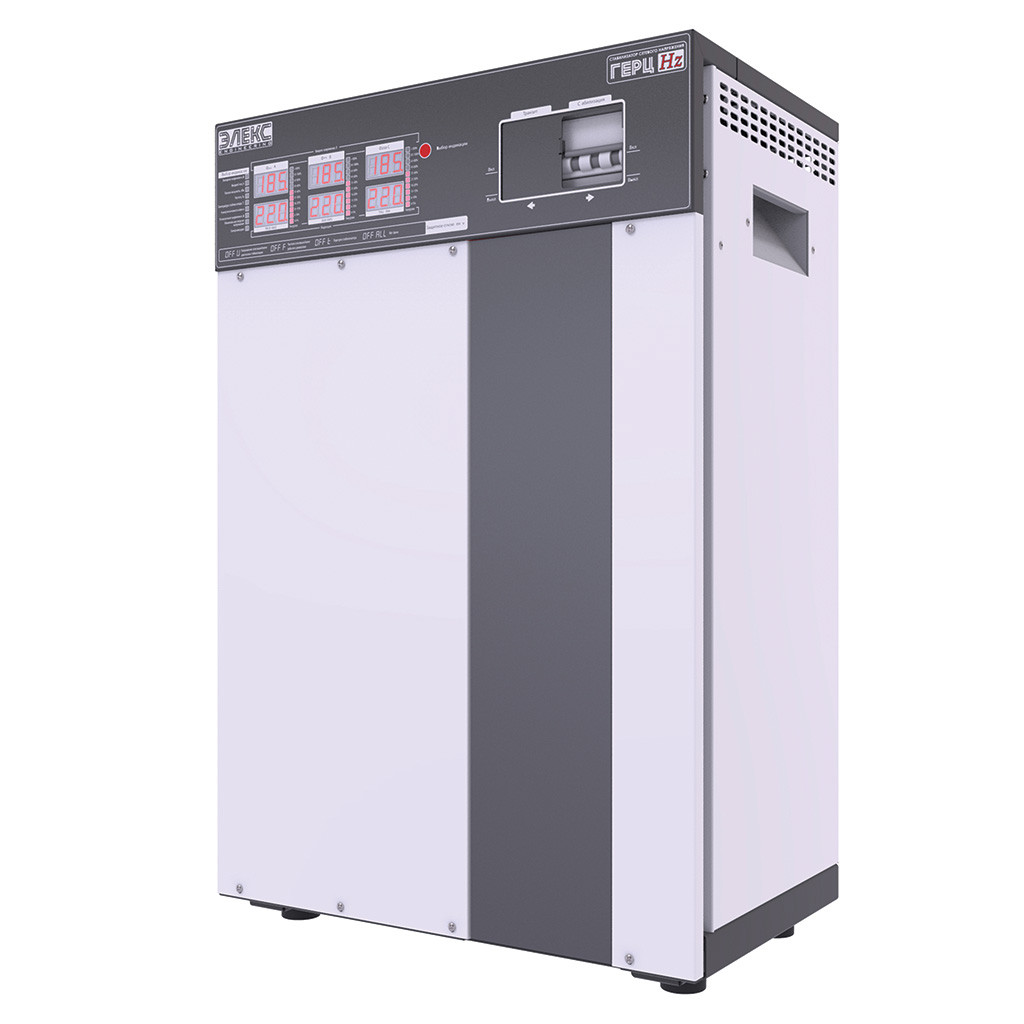

Трифазний стабілізатор напруги ГЕРЦ У 36-3/32 v3.0

Трифазний стабілізатор напруги ГЕРЦ У 36-3/32 v3.0

Трифазний стабілізатор напруги Герц призначений для роботи в електричних мережах із коливаннями напруги від 150 до 260 В. У цьому діапазоні апарат гарантовано видає на виході напругу в межах  220±1-1.5%, що забезпечується завдяки використанню 36 ступенів стабілізації відповідно. Модельний ряд Герц за потужністю може бути на 16,5, 22,5, 27, 33, 41 і 53 кВт, що відповідає робочому струму на 25, 32, 40, 50, 63 і 80 А на фазу. До особливостей цього стабілізатора можна віднести подвійний LED-індикатор на фазу, лінійна смуга завантаження, наявність механічного транзиту (байпас), підлогове виконання, наявність вхідних і вихідних фільтрів для захисту від високочастотних перешкод, безшумну роботу завдяки використанню тороїдальних трансформаторів і тиристорних ключів. За потреби отримати на виході стабілізатора напругу від 220 В у Герц є функція регулювання цього значення в діапазоні 200-230 В. У ручному режимі можна поміняти напругу на виході з кроком 1 В. У разі цього зміни застосовуватимуться одночасно до всіх фаз. Стабілізатор Герц має можливість ручного підстроювання нижнього порога вимкнення (60-135В). Ця функція потрібна для навантаження з високими пусковими струмами, під час запуску якої можлива сильна просадка напруги та аварійне вимкнення стабілізатора. За активації цієї опції стабілізатор упродовж хвилини дасть можливість запустити будь-який двигун або насос навіть у разі просаджування напруги до 60 В у мережі. Вбудований режим синхронізації фаз дасть змогу миттєво вимкнути трифазне навантаження, захищаючи його від перебоїв із напругою і зникнення живлення на фазах (одне або двох). Ця функція має ручне керування й тому може в будь-який час бути вимкнена. У цьому разі фази працюватимуть незалежно один від одного. Встановлювати й експлуатувати стабілізатор Герц рекомендується в сухих і опалюваних приміщеннях. Цей апарат призначений для підлогового встановлення. Під'єднання здійснюється до наявного проведення через клемну колодку.

Робочий струм,	3×32
Номінальна потужність, кВА/кВт	22
Кількість ступенів стабілізації	36
Тип ключа	тиристор
ККД стабілізатора не нижчий, %	98
Споживана активна потужність на холостому процесі не більш ніж Вт	20
Номінальна вихідна напруга, В	220
Мінімальна робоча вхідна напруга, В	100
Максимальна вхідна робоча напруга, В	280
Регулювання нижнього порогу вимкнення, В	60-135
Регулювання напруги на виході, В	200-230
Точність стабілізації, %	1.5
Час реакції на зміну вхідної напруги, мс	20
Частота мережі живлення, Гц	45-65
Вимірювання вхідного струму та повної потужності	є
Обмеження струму КЗ і перевантаження	вхідний автоматичний вимикач зі С-характеризацією електромагнітного захисту
Механічний байпас	є
Аналізатор мережі та стану стабілізатора	є
Дублювальний захист від перенапруг	є
Мікроконтролерне керування	є
Вхідний дросель	є
Вихідний дросель	є
Захист від перегрівання	є
Мінімальний переріз жил кабелю для під'єднання, мм2	6
Максимальний переріз жил кабелю для під'єднання, мм2	30
Примусове охолодження	двошвидкісний вентилятор
Габаритні розміри, мм, не більш ніж	725х480х310
Маса, кг, не більш ніж	75
Гарантія, років	7

]]>
