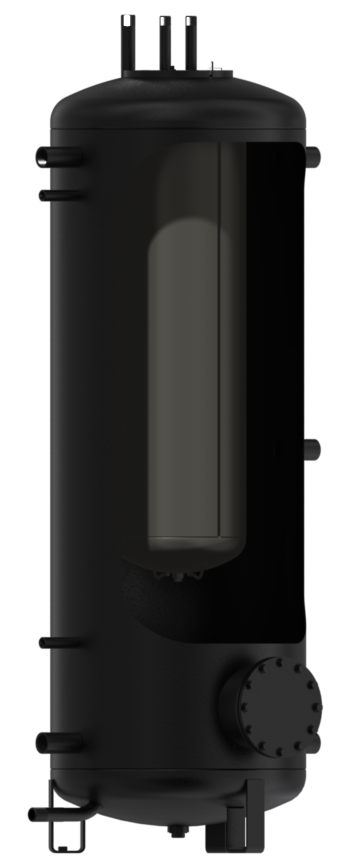

Теплоакумулятор Drazice NADO 500 v1-160

Теплоакумулятор Drazice NADO 500 v1-160



Акумулювальні (накопичувальні) баки слугують для акумуляції надлишкового тепла від його джерела.

Джерелом може бути котел на твердому паливі, тепловий насос, сонячні колектори, камінна вставка тощо.



Баки серії NADO слугують для збереження тепла в системі опалення й дають змогу нагрівати або підігрівати технічну воду у внутрішній ємності.

Вмикання акумулювального бака в систему опалення з котлом на твердому паливі забезпечує оптимальний режим роботи котла за сприятливої температури.

Перевага полягає головним чином в періоді оптимального режиму (тобто максимальної ефективності), коли надмірне незатребуоване тепло акумулюється в баку.

Баки та трубчасті теплообмінники виготовлені з вуглецевої сталі, без оброблення внутрішньої поверхні, зовнішня поверхня баків покрита захисною фарбою.
Баки обладнані знімною ізоляцією завтовшки 100 мм Symbio з поліефірного волокна.



Баки виробляються об'ємом 500, 750 і 1000 літрів.

Окремі версії також обладнані одним або двома трубчастими теплообмінниками, площею 1,5 м2 кожен, і оглядовим отвором із внутрішнім діаметром 182 мм із можливістю встановлення в ньому вбудованого електричного нагрівача TPK.

Тип NADO надає можливість прямого нагрівання технічної води (ГТВ) у внутрішній емальованій ємності або її підігрівання для наступного водонагрівача.

Під'єднання до котла здебільшого дає можливість прямого нагрівання технічної води у внутрішній ємності до потрібної температури; під час під'єднання до сонячних колекторів або теплового насоса технічна вода тільки підігрівається, і потрібно під'єднання іншого водонагрівача, наприклад, електричного, який нагріє воду до потрібної температури, або монтаж в акумулювальному баку пристрою додаткового нагрівання, наприклад, електричного нагрівача TJ 6/4" або нагрівального фланця ТРК



Особливості:

• Підлогові, вертикальні, круглі.
• Можливість встановлення від одного до трьох фланців.
• Стандартне виготовлення: з одним заглушеним фланцем.
• П'ять патрубків діаметром 5/4", два патрубки 1" і два патрубки 1/2".
• За бажанням замовника, розміщення патрубків і їх кількість можна змінити.
• Фланець із міжцентровою відстанню болтів 210 мм можна використовувати для монтажу електричного нагрівального елементу TPK, який можна придбати як додаткове обладнання.
• Знімна поліуретанова теплоізоляція без фреону завтовшки 100 мм у чохлі зі шкірозамінника з блискавкою.
• Використання акумулювальних (накопичувальних) баків у системі опалення спільно з твердопаливним котлом дає змогу експлуатувати твердопаливний котел у найбільш комфортному й економічному для користувача режимі.

Використання акумулювальних (накопичувальних) баків у системі опалення спільно з електричним котлом дає змогу експлуатувати електричний котел в економічному режимі, використовуючи для нагрівання теплоносія нічний час і відповідно оплачувати електроенергію з пільгову «нічному» тарифу.



Принципи встановлення:

Акумулювальний бак NADO 500 v1-160 являє собою стаціонарну конструкцію для вертикального встановлення на укріпленій підлозі.



Вибір розміру та під'єднання акумулювального бака до системи опалення проводить проєктувальник або обличчя з достатніми знаннями в галузі проєктування систем опалення.

Установку проводить спеціалізована фірма або обличчя, яке підтверджує виконання монтажу в гарантійному талоні.



Технічні характеристики Теплоакумулятор Drazice NADO 500 v1-160:



Тип	Drazice NAD 500 v1-160
Об'єм [л]	500
Макс. тиск бака [MPa]	0,3
Макс. температура опалення води в баку [C]	90
Вес [кг]	136

Вимоги до систем опалення для під'єднання теплового акумулятора.

• Потужність Твердопаливного котла до 50 кВт, у стандартному виконанні, до 100 кВт за індивідуальними розрахунками.
• Потужністю за віддачею до 50 кВт, у стандартному виконанні та до 100 кВт за індивідуальними розрахунками.
• Потужність альтернативних джерел теплопостачання до 40 кВт у стандартному виконанні та до 80 за індивідуальними розрахунками.
• Жорсткість та інші характеристики води для набору теплоакумулятора мають відповідати вимогам ГОСТ для котлової води.
• Температура теплоносія в системі СП до 125 °C у стандартному виконанні та до 150 за індивідуальним замовленням, за тиску до 10 атмосфер.
• Тиск у системі ГВС до 10 атмосфер за 95 °C.
• Тиск у системі опалення до 10 атмосфер при 95 С.
• Під час використання нагрівальних елементів теплоакумулятор обов'язково має бути заземлений!!
• Установлення допускається як у житлових приміщеннях, у котельних, на вулиці.
• Під час встановлення на вулиці необхідно використовувати УФ стабільні матеріали для обшивки та гідроізоляції.



Не допускається:



• Набирати ємність солоною технічною водою. (актуально для морського узбережжя).
• Накачувати ємність надлишковий тиск. (може привести до виходу з ладу протікання, деформації)
• Заглушати вихід вирівнювання тиску. (може призвести до виходу з ладу, протікання, деформації)
• Переносити ємність за патрубки.
• Встановлювати теплоакумулятор нижче твердопаливного котла.
• Знімати кришку теплоакумулятора та ремонтувати, під час під'єднаних до мережі нагрівальних елементів.
• Використовувати кислий силікон для ущільнення кришки ємності. (допускається використання тільки сантехнічного силікону, зниженої корозійної активності)
• Теплоізоляція пінополістиролом у житлових приміщеннях (від сильної деструкції під час нагрівання та паронепроникності матеріалу).
• Використання теплоакумуляторів у системах із потужністю ТТ котла понад 100 кВт.
• Вносити зміни в конструкцію теплоакумулятора без узгодження з виробником.
• Виробляти приварювання додаткових елементів до корпусу теплоакумулятора.
• З внутрішньої сторони порушується цілісність покриття, можливе утворення токсичних газів, пожежі.
• Не деталізована схема під'єднання теплоакумулятора.

Акумулятори тепла працюють тільки за атмосферного тиску!!!

Це означає, що в контурі для під'єднання твердопаливного котла підтримується атмосферний тиск!!!
