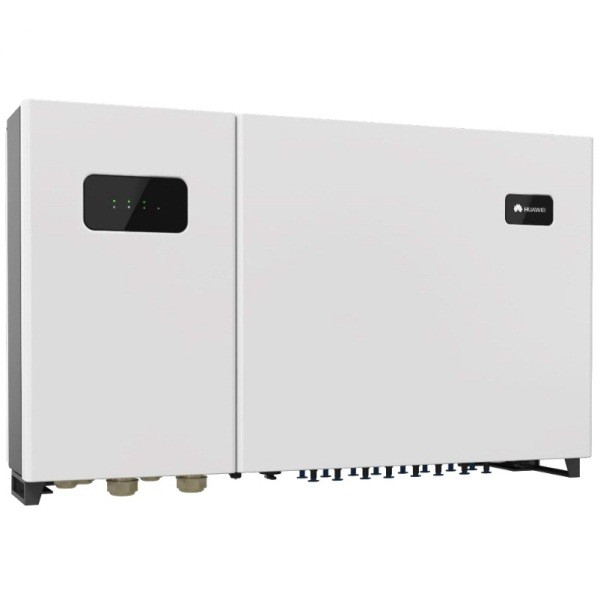

Сонячний мережевий інвертор для PV-електростанцій Huawei SUN2000 — 33 KTL-A

 Мережевий сонячний інвертор Huawei 30 кВт SUN2000 — 33KTL-A трифазний



Інвертор SUN2000 — 33KTL-A перетворює постійний струм, одержуваний від сонячних фотоелементів, у змінний струм із чистою синусоїдою на виході.

Забезпечує надійну роботу сучасних побутових приладів, чутливих до якості електроенергії: котли опалення, холодильники, кондиціонери, ноутбуки, аудіоапарати.

Можливий тривалий цілодобовий режим експлуатації/



Сонячні інвертору Huawei серії Sun2000 розроблені для під'єднання до 3-фазної мережі.
Інтелектуальний постстринговий моніторинг і система визначення зламання зменшує час локалізації помилки в стрингі.
В інверторах застосовується  трирівнева топологія транзисторів (IGBT), що дає змогу отримати ККД 98,7%.

Результати тестів німецької лабораторії "Photon" дають результат A+/A+.
Кожен інвертор має до трьох MPPT-каналів, що відстежують точку максимального вироблення електроенергії.

Інвертори обладнані механізмом охолодження з природною циркуляцією без використання вентиляторів, для довгострокової та надійної експлуатації на відкритому повітрі.





Основні функції інвертора для сонячних панелей Huawei 30 кВт SUN2000 — 33KTL-A

1. Висока ефективність Інвертора (98,6%)
2. Не вимагає зовнішнього охолодження.
3. 2 MPPT, що дає змогу бути гнучкішим у будівництві електростанції
4. Можливість під'єднання системи Моніторингу.
5. Наявність RS485 і USB-порти для під'єднання й настроювання.
6. Інтелектуально зрозумілий інтерфейс і LCD екран дасть Вам змогу бачити Графіки вироблення Вашої електростанції.
7. Має Компактний Дизайн
8. Низькі шуми роботи (≤ 29dB)
9. Ступінь захисту інвертора IP65



Принцип роботи мережевого інвертора Huawei SUN2000 — 33KTL-A


К инвертору йдуть введення від восьми ланцюжків фотоелектричних модулів. Ці вводи потім групуються в чотири траси MPPT всередині інвертора SUN2000, за допомогою яких відстежується точка максимальної потужності ланцюжків фотоелектричних модулів.



Енергія постійного струму потім перетворюється на енергію трифазного змінного струму на перетворювачі.
На боці постійного та змінного струму стоять обмежувачі перенапруги. На малюнці 2 показані концептуальна схема інвертора.



Концептуальна схема інвертора SUN2000 - 33KTL-A





Кожен компонент інвертора SUN2000 — 33KTL-A виконує такі функції:

• Контрольна схема вхідного струму визначає робочий статус кожного ланцюжка сонячних батарей і генерує сигнали про потребу проведення ремонтних робіт, якщо будь-який ланцюжок фотоелектричних модулів працює некоректно.
• Перемикач DC можна використовувати для вимкнення внутрішніх ланцюгів від введення DC інвертора SUN2000 для забезпечення виконання ручних робіт під час техобслуговування.
• Обмежувач перенапруги постійного струму (ОПН DC) класу II надає ланцюг розряджання за високої напруги DC для захисту внутрішніх ланцюгів інвертора SUN2000 від впливу стрибків напруги.
• Фільтри вхідних і вихідних електромагнітних перешкод прибирають електромагнітні перешкоди та забезпечують відповідність інвертора SUN2000 - 33KTL-A вимогам електромагнітної сумісності.
• На схемах MPPT вимірюються значення напруги та струму ланцюжків фотоелектричних модулів у режимі реального часу та відстежується точка максимальної потужності для забезпечення максимальної вихідної потужності системи.
• Перетворювач DC-AC перетворює енергію постійного струму на енергію змінного струму, яка потім подається на електростанцію з еквівалентними значеннями вихідної частоти та напруги.
• Фільтр LCL усуває високочастотну складову вихідну струму інвертора Huawei SUN2000 - 33KTL-A, що гарантує відповідність значень вихідного струму вимогам електромережі.
• Роз'єднувальне реле на виході ізолює виведення AC інвертора від електромережі, якщо стався збій на релі або інверторі.
• Обмежувач перенапруги змінного струму (ОПН AC) класу II надає ланцюг розряджання за високої напруги AC для захисту внутрішніх ланцюгів інвертора SUN2000 - 33KTL-A від впливу стрибків напруги.





Технічні характеристики сонячного інвертора Huawei 30 кВт SUN2000 — 33KTL-A



Характеристики

SUN2000 - 33KTL

Максимальна вхідна потужність DC

33,8 кВт

Діапазон напруги роботи МРРТ

480 В - 850 В

Кількість МР-трекерів

3

Кількість входів DC

6

Номінальна вихідна потужність АС

30,0 кВт

Максимальна повна потужність АС

33,0 кВА

Номінальна напруга АС

3х220 В / 380 В

Комунікаційний інтерфейс

LED indicators, RS485, USB,
PLC і Bluetooth+APP — опціонально

Ступінь захисту

ІР65

ККД

98,6%

Вага

50 кг

Гарантія

5 років (10/15/20/25 років — опціонально)
