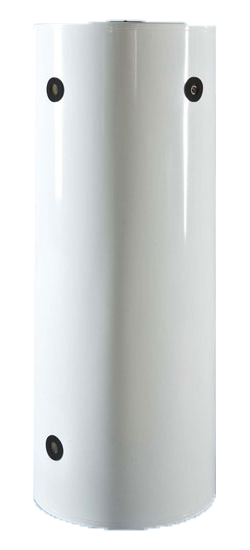

Теплоакумулятор Drazice NAD 250 v1

Теплоакумулятор Drazice NAD 250 v1



Акумулювальні (накопичувальні) баки слугують для акумуляції надлишкового тепла від його джерела. Джерелом може бути котел на твердому паливі, тепловий насос, сонячні колектори, камінна вставка тощо.



Баки типу NAD слугують тільки для збереження тепла в системі опалення. Вмикання акумулювального бака в систему опалення з котлом на твердому паливі забезпечує оптимальний режим роботи котла за сприятливої температури.

Перевага полягає головним чином в періоді оптимального режиму (тобто максимальної ефективності), коли надмірне незатребуоване тепло акумулюється в баку.


Баки виготовляються зі сталевого листа, випробовуються надлишковим тиском 0,9 МПа, без оброблення внутрішньої поверхні. Бак має безфреонову поліуретанову ізоляцію завтовшки 42 мм із бездоганними теплоізолювальними властивостями. Зовнішній корпус — зі сталевого листа, покритого порошковою фарбою.



Принципи встановлення:

Акумулювальний бак NAD являє собою стаціонарну конструкцію для вертикального встановлення на укріпленій підлозі.

Баки не призначені для зберігання гарячої технічної води (ГТВ).



Вибір розміру та під'єднання акумулювального бака до системи опалення проводить проєктувальник або обличчя з достатніми знаннями в галузі проєктування систем опалення.

Установку проводить спеціалізована фірма або обличчя, яке підтверджує виконання монтажу в гарантійному талоні.



Технічні характеристики Теплоакумулятора Драбиці NAD 250 v1:



Модель	NAD 250 v 1
Об'єм бака (л)	250
Зовнішній діаметр бака (мм)	584
Висота бака (мм)	1573+2
Макс. тиск у баку (МПа)	0,3
Макс. температура опалювальної води в баку (°C)	90



Вимоги до систем опалення для під'єднання теплового акумулятора.

• Потужність Твердопаливного котла до 50 кВт, у стандартному виконанні, до 100 кВт за індивідуальними розрахунками.
• Потужністю за віддачею до 50 кВт, у стандартному виконанні та до 100 кВт за індивідуальними розрахунками.
• Потужність альтернативних джерел теплопостачання до 40 кВт у стандартному виконанні та до 80 за індивідуальними розрахунками.
• Жорсткість та інші характеристики води для набору теплоакумулятора мають відповідати вимогам ГОСТ для котлової води.
• Температура теплоносія в системі СП до 125 °C у стандартному виконанні та до 150 за індивідуальним замовленням, за тиску до 10 атмосфер.
• Тиск у системі ГВС до 10 атмосфер за 95 °C.
• Тиск у системі опалення до 10 атмосфер при 95 С.
• Під час використання нагрівальних елементів теплоакумулятор обов'язково має бути заземлений!!
• Установлення допускається як у житлових приміщеннях, у котельних, на вулиці.
• Під час встановлення на вулиці необхідно використовувати УФ стабільні матеріали для обшивки та гідроізоляції.



Не допускається:



• Набирати ємність солоною технічною водою. (актуально для морського узбережжя).
• Накачувати ємність надлишковий тиск. (може привести до виходу з ладу протікання, деформації)
• Заглушати вихід вирівнювання тиску. (може призвести до виходу з ладу, протікання, деформації)
• Переносити ємність за патрубки.
• Встановлювати теплоакумулятор нижче твердопаливного котла.
• Знімати кришку теплоакумулятора та ремонтувати, під час під'єднаних до мережі нагрівальних елементів.
• Використовувати кислий силікон для ущільнення кришки ємності. (допускається використання тільки сантехнічного силікону, зниженої корозійної активності)
• Теплоізоляція пінополістиролом у житлових приміщеннях (від сильної деструкції під час нагрівання та паронепроникності матеріалу).
• Використання теплоакумуляторів у системах із потужністю ТТ котла понад 100 кВт.
• Вносити зміни в конструкцію теплоакумулятора без узгодження з виробником.
• Виробляти приварювання додаткових елементів до корпусу теплоакумулятора.
• З внутрішньої сторони порушується цілісність покриття, можливе утворення токсичних газів, пожежі.
• Не деталізована схема під'єднання теплоакумулятора.

Акумулятори тепла працюють тільки за атмосферного тиску!!!

Це означає, що в контурі для під'єднання твердопаливного котла підтримується атмосферний тиск!!!

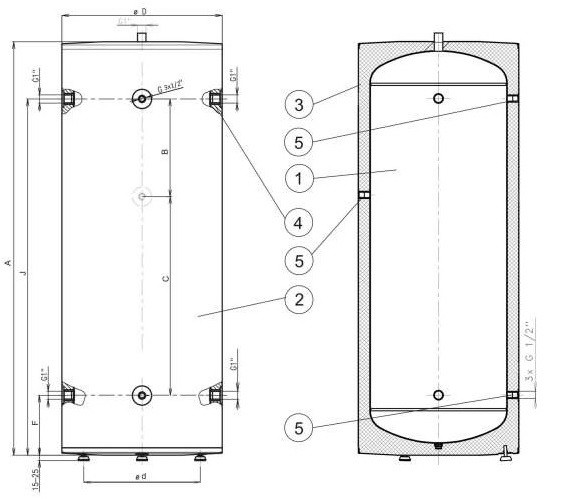

Розміри



1.    Сталевий резервуар

2.    Корпус бака

3.    Безфреонова поліуретанова ізоляція 42 мм

4.    Штуцер для під'єднання опалювальної води G 1" — 4 шт.

5.    Штуцер для гільзи датчика G 1/2" — 3 шт.



A	B	C	d	D	F	J
1573+2	356	724	490	584	230	1310

Рекомендація: підбирайте об'єм теплоакумулятора за обсягом запасного тепла.
Умова відбору: кількість запасного тепла має бути більшою, ніж потужність опалювального приладу.
